Cum se construiește un acumulator lipo?

Inima de putere a dronelor: dezvăluirea talentului din spatele pachetelor de baterii cu polimer litiu

Asamblarea abateria droneipachetul este o abilitate plină de provocări și recompense. Nu numai că vă permite să personalizați complet rezistența și puterea, dar oferă și o perspectivă profundă asupra miezului energetic al dronei. Cu toate acestea, acesta este departe de a fi un simplu joc de lipit - este o artă precisă care echilibrează cunoștințele electronice, dexteritatea manuală și conștientizarea siguranței. Acest articol vă va ghida sistematic în lumea construcției bateriei LiPo pentru drone.

I. Principii de bază: De ce conexiuni în serie și paralele?

Înainte de a vă scufunda, înțelegeți arhitectura electrică fundamentală a pachetelor de baterii. Atingem obiective diferite prin două metode:

Conexiune în serie: crește tensiunea

Metodă: Conectați borna pozitivă a unei celule la borna negativă a următoarei celule.

Efect: Tensiunea crește în timp ce capacitatea rămâne neschimbată.

Aplicație de drone: Tensiunea mai mare în sistemul de alimentare reduce consumul de curent la putere de ieșire echivalentă, îmbunătățind eficiența și oferind un răspuns mai rapid la putere. Bateriile obișnuite 3S furnizează aproximativ 11,1 V, în timp ce bateriile 6S oferă aproximativ 22,2 V.

Conexiune paralelă: creșterea capacității

Metodă: Conectați bornele pozitive ale tuturor celulelor împreună și bornele negative împreună.

Efect: capacitatea crește în timp ce tensiunea rămâne neschimbată.

Aplicație drone: extinde direct durata zborului. De exemplu, punerea în paralel a două celule de 2000 mAh produce o capacitate totală de 4000 mAh, menținând în același timp tensiunea unei singure celule.

Majoritatea bateriilor de drone folosesc o structură „serie-paralelă”.

Exemplu: „6S2P” constă din 6 grupuri de celule conectate în serie pentru înaltă tensiune, fiecare grup cuprinzând 2 celule conectate în paralel pentru o capacitate crescută.

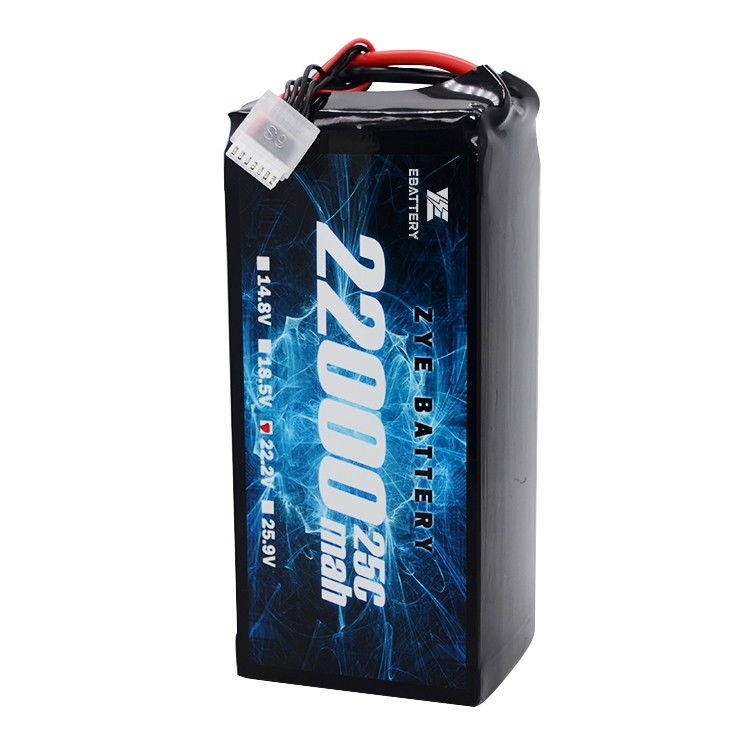

II. Patru elemente de bază ale pachetelor de baterii

Celule: Calitatea este fundamentală. Selectați întotdeauna celule de alimentare de la mărci de renume, cu specificații consecvente.

Consecvența este linia de viață a ansamblului pachetului, cuprinzând capacitatea, rezistența internă și rata de autodescărcare. Sunt preferate celule noi din același lot de producție.

Legături de nichel: „Puțile conductoare” dintre celule. Selectați materialul, lățimea și grosimea adecvate în funcție de curentul continuu maxim al bateriei. Secțiunea transversală insuficientă provoacă supraîncălzire și prezintă riscuri de siguranță.

Sistemul de management al bateriei (BMS): „creierul inteligent” al acumulatorului.

Carcasă și cablare:

Fire: Cablurile principale de descărcare (de exemplu, conectori XT60, XT90) trebuie să fie suficient de robuste (de exemplu, sârmă de silicon 12AWG) pentru a face față curenților mari.

Cap de echilibrare: Folosit pentru a se conecta la BMS sau la încărcătorul de echilibrare; trebuie să corespundă numărului de celule (S).

Carcasă: tubul termocontractabil sau carcasa rigidă asigură izolație, protecție împotriva umezelii și ecranare fizică.

III. Pași practici: Construirea unui sistem complet de la zero

Preparare:

Instrumente esențiale: sudor prin puncte, multimetru, mănuși rezistente la căldură, ochelari de protecție.

Mediu de lucru: zonă bine ventilată, fără materiale inflamabile; suprafata de lucru acoperita cu un covor antistatic.

Pasul 1: Sortare și testare

Testați și sortați toate celulele folosind un tester de capacitate și un contor de rezistență intern. Asigurați-vă că parametrii celulelor din fiecare grup paralel sau serie sunt cât mai consecvenți posibil. Aceasta formează baza pentru echilibrarea eficientă a BMS ulterioară.

Pasul 2: Planificare și aspect

Planificați aspectul celulei fizice în funcție de configurația țintă. Izolați celulele cu distanțiere izolatoare pentru a preveni scurtcircuite.

Pasul 3: Conexiuni de sudare în puncte

Sudarea în grup paralel: În primul rând, sudați celulele care urmează să fie conectate în paralel folosind benzi de nichel. Asigurați-vă că conexiunea este sigură și are rezistență scăzută.

Conexiune în serie: tratați grupurile paralele ca pe o singură unitate. Apoi, conectați-le în serie folosind benzi de nichel, legând bornele pozitive și negative pentru a forma „șiruri de celule” complete.

Sudarea liniilor principale de eșantionare: Sudați cablurile tip panglică de eșantionare a tensiunii BMS la bornele pozitive și negative ale fiecărui șir de celule.

Pasul 4: Instalarea BMS și sudarea finală

Asigurați BMS în poziția desemnată.

Mai întâi, introduceți cablul panglică de eșantionare în BMS. Utilizați un multimetru pentru a verifica tensiunea corectă pentru fiecare șir de celule.

După confirmare, sudați bornele pozitive (P+) și negative (P-) ale cablului principal de descărcare la porturile corespunzătoare de pe BMS.

Pasul 5: Izolarea și încapsularea

Înveliți ansamblul celulei cu materiale izolante, cum ar fi hârtie kraft sau placă epoxidice, pentru a preveni scurtcircuitele interne.

Glisați tubul termocontractabil peste ansamblu și încălziți-l uniform cu un pistol termic pentru a forma o etanșare etanșă în jurul pachetului de baterii.

Instalați conectorul de echilibrare și conectorul principal de descărcare.

Pasul 6: Activare și testare inițială

Conectați acumulatorul asamblat la un încărcător de echilibrare și efectuați prima încărcare la un curent scăzut (de exemplu, 0,5C).

Monitorizați continuu tensiunea fiecărei celule pentru a verifica funcționarea corectă a echilibrării BMS.

După finalizarea încărcării, lăsați pachetul să se odihnească câteva ore. Verificați din nou tensiunile pentru a confirma că nu există căderi anormale de tensiune.

IV. Ghid de siguranță

Purtați întotdeauna ochelari de protecție: Protejați-vă ochii de arcuri sau explozii cauzate de scurtcircuite accidentale în timpul oricărei operațiuni.

Preveniți înțepăturile fizice: Manipulați celulele cu grijă extremă, ca și cum ar fi ouă.

Folosiți pungi rezistente la explozie: testarea și încărcarea inițială trebuie efectuate în pungi rezistente la explozie.

Izolați scule: Asigurați-vă că toate mânerele metalice ale sculelor sunt izolate pentru a preveni contactul simultan cu bornele pozitive și negative.

V. Tendințe viitoare: Direcții de actualizare pentru pachetele de baterii LiPo

În prezent,baterie LiPo pentru dronePachetele evoluează către „densitate mare de energie + funcționalitate inteligentă”: celulele LiPo semi-solide au atins densități de energie de 400Wh/kg (o creștere cu 50% față de celulele tradiționale), permițând viitoare „rezistență dublată la aceeași greutate”. Sistemele inteligente BMS vor include alerte de temperatură și monitorizare a sănătății celulelor, oferind feedback în timp real despre starea bateriei prin intermediul aplicațiilor pentru a atenua și mai mult riscurile de siguranță.
